Soluciones integradas de sistemas de comunicación para la minería moderna

Las redes mineras dependen de diversas soluciones de comunicación para garantizar la seguridad, la eficiencia y la productividad. Estas soluciones abarcan desde sistemas cableados tradicionales, como alimentadores con fugas y cables de fibra óptica, hasta tecnologías inalámbricas modernas como Wi-Fi, LTE privado y redes malladas. Entre las tecnologías específicas se incluyen la radio móvil digital (DMR), la radio troncalizada terrestre (TETRA) y las radios iCOM, con opciones para dispositivos portátiles y montados en vehículos. La elección de la tecnología depende de las necesidades específicas de la mina, incluyendo el entorno (a cielo abierto o subterránea), el alcance y el ancho de banda requeridos, y la necesidad de transmisión de datos y comunicación de voz.

Comunicación por cable:

-Sistemas de alimentación con fugas:

Estos sistemas utilizan un cable coaxial con antenas estratégicamente ubicadas para transmitir señales de radio a través de una mina, proporcionando una solución fiable y rentable para la comunicación subterránea.

-Cables de fibra óptica:

Los cables de fibra óptica ofrecen un gran ancho de banda e inmunidad a las interferencias electromagnéticas, lo que los hace ideales para transmitir grandes cantidades de datos y para dar soporte a redes de comunicación de alta velocidad.

-Cables de par trenzado y CAT5/6:

Se utilizan para la comunicación a corta distancia dentro de áreas específicas de la mina.

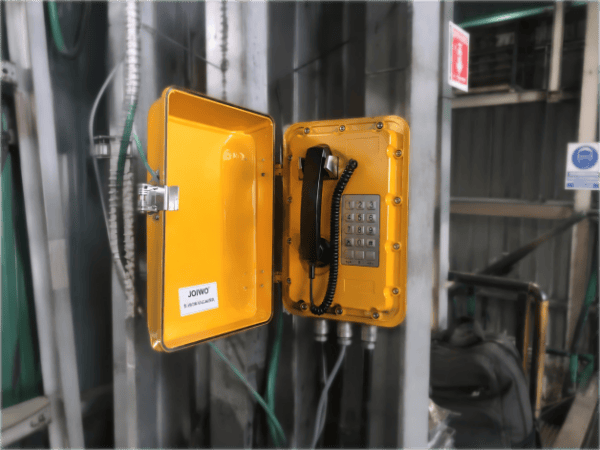

El sistema de comunicación telefónica para minería de Joiwo proporciona una protección de aislamiento intrínsecamente segura entre el sistema telefónico de superficie (PABX o IP PABX) y los teléfonos de la mina subterránea. Su interfaz gráfica de usuario (la consola del operador de despacho) permite la monitorización en tiempo real de todos los teléfonos conectados de la mina subterránea. Las funciones de emergencia del sistema otorgan al operador el control total de todos los teléfonos, incluso en caso de un fallo total del sistema telefónico de superficie.

El sistema consta de tres componentes principales:

1. El bastidor principal: Aloja la fuente de alimentación, las barreras de interfaz y las conexiones de cables subterráneos.
2. Los teléfonos de la mina.
3. La consola del operador de despacho.

Las barreras de interfaz proporcionan dos conexiones telefónicas por unidad, lo que permite admitir hasta 256 líneas telefónicas de mina en total. Longitud máxima de línea de más de 8 km, con configuración híbrida digital.

La consola del operador de despacho es una aplicación de software basada en Windows, compatible con PC de 32 o 64 bits. Tanto el software como el teléfono principal del operador pueden ubicarse de forma remota, lejos del rack principal. Esto permite que el operador se encuentre fuera de las instalaciones o en una sala de control redundante, posibilitando la supervisión de varias minas desde una única ubicación.
